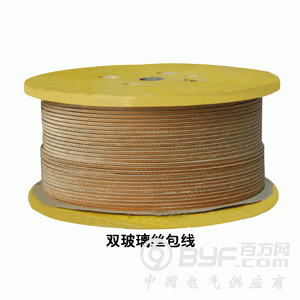

纸包扁铜线是绝缘纸缠绕在裸铜线上，耐热等级较低，双玻璃丝包扁铜线是裸铜线缠绕玻璃纤维纱，耐热等级较高.

纸包扁线的用途：纸包扁线是电磁线的一种，是专门用来制造各种油浸式变压器的绕组线圈，它外部具有良好的绝缘性，内部具有良好的导电性，它是变压器的心脏。



NOMEX纸包线是由无氧铜杆或电工圆铝杆经一定规格的模具挤压的导线，再由T410型NOMEX绝缘纸绕包而成的绕组线，主要用于变压器，电焊机，电磁铁或其它类似电器设备产品绕组。经挤压工艺生产的电工裸铜（铝）导线是生产NOMEX纸包线是最理想的材料。



NOMEX纸包线的优势：

由于NOMEX纸其电气、化学和机械完整性极高，且弹性、柔韧性、抗撕裂性、耐潮湿及耐磨性都很好，而且非常耐酸碱腐蚀，不会被昆虫、霉菌和真菌破坏，它可以与所有种类清漆、粘合剂、变压器液体、润滑油、以及冷冻剂相容，另NOMEX纸耐热温度高，即使温度高达220℃，仍然保持原有绝缘性能，使用NOMEX纸包线的变压器能为客户带来很多的经济、环境及安全的效益.



纸包圆（扁）线的绝缘厚度应分别符合以下要求或由供需双方协商规定：



电缆纸包圆线 单位：mm

导体标称直径 1.000≤d≤5.00

标称绝缘厚度（mm） 0.30 0.45 0.80 1.20 1.80 4.25

允许偏差（mm） ±0.05 ±0.05 ±0.10 ±0.12 ±0.15 ±0.30

  注：介于两种规格之间的厚度，取大规格对应的偏差



 纸包扁线

标称绝缘厚度δ(A-a)或(B-b)（mm） 偏差/%

大于 小于或等于

— 0.50 +0   -10

0.50 1.25 +0   -7.5

1.25 — +0   -5

  注：若最大外形尺寸没超过导体最大尺寸加上本规定的最大绝缘厚度，允许绝缘厚度超过规定值。



 纸包线的弯曲标准

电缆纸包圆线 单位：mm 纸包扁线 单位：mm

绝缘厚度/mm 实验方法 试棒直径 绝缘厚度/mm 实验方法 试棒直径

0.30≤σ≤0.80 卷绕 100 0.30≤σ≤0.80 宽边弯曲 150

1.20≤σ≤4.25 150 1.20≤σ≤4.25 200
